Tl nababanat na manggas na pin
Paglalarawan ng produkto
Ang TL Elastic Sleeve PIN Coupling ay isang pangkaraniwang nababanat na pagkabit na may malawak na hanay ng mga aplikasyon, na may pangkalahatang pagsipsip ng shock at ilang mga kakayahan sa kabayaran ng two-axis offset. Ito ay may isang simpleng istraktura, madaling gumawa, hindi nangangailangan ng pagpapadulas, madaling palitan ang nababanat na manggas, at angkop para sa mga okasyon na may madalas na pasulong at reverse rotation at madalas na pagsisimula.
Pangunahing Mga Tampok:
1. Malawak na hanay ng mga aplikasyon: Ang TL Elastic Sleeve Pin Coupling ay isang pangkaraniwang nababanat na pagkabit na angkop para sa iba't ibang mga kondisyon ng pagtatrabaho.
2. Ang pagsipsip ng shock at offset na mga kakayahan sa kabayaran: mayroon itong ilang mga pagsipsip ng shock at mga kakayahan sa kabayaran sa two-axis, at maaaring sumipsip ng panginginig ng boses at mabayaran ang axial offset sa isang tiyak na lawak.
3. Saklaw ng temperatura ng Paggawa: Ang saklaw ng temperatura ng pagtatrabaho ay -20 ℃ hanggang +70 ℃, na angkop para sa mga kinakailangan sa pagtatrabaho sa ilalim ng iba't ibang mga nakapaligid na temperatura.
Saklaw ng metalikang kuwintas ng Transmission: Ang saklaw ng metalikang kuwintas ng paghahatid ay 6.3N · m hanggang 16000n · m, na angkop para sa mga okasyon na may iba't ibang mga kinakailangan sa kuryente.
4. Mga tampok na istruktura: simpleng istraktura, madaling pag -disassembly at pagpapanatili, na angkop para sa mga okasyon na may madalas na pasulong at reverse rotation at madalas na pagsisimula.
5. Mga Materyales at Paggawa: Ang mga pin ay karaniwang gawa sa mga hindi nababanat na materyales, na may isang simpleng istraktura at madaling gumawa. Kapag pinapalitan ang mga nababanat na elemento, hindi kinakailangan na ilipat ang dalawang pagkabit.
Application:
Malawakang ginagamit sa iba't ibang maliit at medium-power transmission shaft system, lalo na sa mga okasyong hinihimok ng motor na may mahusay na base rigidity at mataas na katumpakan ng pagsentro.
Mga Eksena sa Application:
1. Angkop para sa mga okasyon kung saan kinakailangan ang madalas na pagsisimula at pasulong at reverse rotation.
2. Angkop para sa maliit at medium-power shaft transmission na may mahusay na pag-install base rigidity, mataas na katumpakan ng pagsentro, maliit na epekto ng pag-load, at mababang mga kinakailangan sa pagbawas ng panginginig ng boses.
Mga Bentahe ng Produkto:
1. Simpleng istraktura: Madaling gumawa, walang kinakailangang pagpapadulas, at maginhawang kapalit ng mga nababanat na manggas.
2. Malakas na Paglalapat: Angkop para sa mga okasyon na may variable na pasulong at reverse rotation at madalas na pagsisimula.
3. Magandang pagganap ng pagsipsip ng shock: Mayroon itong isang tiyak na kakayahang sumipsip ng pagkabigla at mabayaran ang offset ng dalawang shaft.
Mga Lugar ng Application:
1. Maliit at medium-power transmission shaft system: Ang nababanat na manggas na pagkabit ng PIN ay angkop para sa maliit at medium-power shaft transmission na may mahusay na pag-install base rigidity, mataas na katumpakan ng pagsentro, maliit na epekto ng pag-load, at mababang mga kinakailangan sa pagbawas ng panginginig ng boses. Dahil sa simpleng istraktura nito, madaling pagmamanupaktura, walang pagpapadulas, at maginhawang kapalit ng mga nababanat na manggas, ito ay partikular na angkop para sa ganitong uri ng senaryo ng aplikasyon.
2. Sistema ng pagmamaneho ng motor: Sa sistema ng pagmamaneho ng motor, ang nababanat na manggas ng TL ay maaaring epektibong mabayaran para sa kamag -anak na offset at pagbawas ng panginginig ng boses ng dalawang shaft, at angkop para sa mga okasyon na may madalas na pagsisimula at positibo at negatibong pagbabago sa pag -ikot.
3. Pang -industriya na Makinarya: Dahil sa simpleng istraktura nito, madaling pag -install at madaling pagpapanatili, ang pagkabit ng TL Elastic Sleeve PIN ay karaniwang ginagamit din sa iba't ibang mga makinarya na pang -industriya, lalo na sa mga okasyon kung saan kinakailangan ang madalas na pagsisimula at positibo at negatibong pag -ikot.
4. Ang pagkabit ng bomba ng tubig: Ang tl nababanat na manggas na pagkabit ng pin ay isang beses na isang malawak na ginamit na bomba ng bomba ng tubig sa aking bansa, lalo na sa huling bahagi ng 1950s. Dahil sa simpleng istraktura nito, madaling pag -install at madaling kapalit, malawak itong ginagamit sa mga sistema ng paghahatid ng bomba ng tubig.

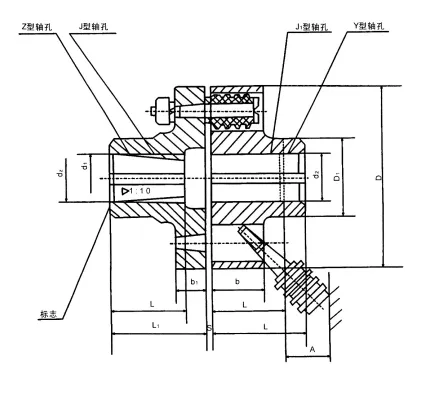

Mga detalyadong pagtutukoy:
| 规格 Specifi mga cations | 主要尺寸 | 许用轴孔 | 轴孔长度 | 公称转矩 Nominal metalikang kuwintas | 许用转速 | 转动惯量 Pinapayagan MLabis of | 重量 Timbang | ||||||
| Pangunahing sukat | Pinapayagan butas ng baras | baras haba | bilis pagkawalang -galaw | |||||||||
| D | D1 | S | A | d DZ | Y | J1J Z | Tn | (n) | I | m | ||
| L | L | L1 | N · M | r/min | kg · M² | kg | ||||||
| 9 | 20 | 14 | ||||||||||
| TL1 | 71 | 22 | 3 | 18 | 10,11 | 25 | 17 | 6.3 | 8800 | 0.0004 | 1.16 | |
| 12,14 | 32 | 20 | ||||||||||
| TL2 | 80 | 32 | 3 | 18 | 12,14 | 32 | 20 | 一 | 16 | 7600 | 0.001 | 1.64 |
| 16,18,19 | 42 | 30 | 42 | |||||||||
| 16,18,19 | 42 | 30 | 42 | |||||||||
| TL3 | 95 | 40 | 4 | 35 | 20,22,24 | 52 | 38 | 52 | 31.5 | 6300 | 0.002 | 1.9 |
| 25 | 62 | 44 | 62 | |||||||||
| 20,22,24 | 52 | 38 | 52 | |||||||||
| TL4 | 108 | 50 | 4 | 35 | 25,28 | 62 | 44 | 62 | 63 | 5700 | 0.004 | 2.3 |
| 30,32 | 82 | 60 | 82 | |||||||||
| 25,28 | 62 | 44 | 62 | |||||||||
| TL5 | 130 | 60 | 5 | 45 | 30,32,35,36 | 82 | 60 | 82 | 125 | 4600 | 0.011 | 8.36 |
| 40 | 112 | 84 | 112 | |||||||||
| TL6 | 160 | 75 | 5 | 45 | 32,35,38 | 82 | 60 | 82 | 250 | 3800 | 0.026 | 10.36 |
| 40,42,45,48,50 | 112 | 84 | 112 | |||||||||
| TL7 | 190 | 100 | 5 | 45 | 40,42,45,48,50,55,56 | 112 | 84 | 112 | 500 | 3600 | 0.06 | 15.6 |
| 60,63,65 | 142 | 107 | 142 | |||||||||
| 45,48,50,55,56 | 112 | 84 | 112 | |||||||||
| TL8 | 224 | 120 | 6 | 65 | 60,63,65,70,71,75 | 142 | 107 | 142 | 710 | 3000 | 0.13 | 25.4 |
| 80 | 172 | 132 | 172 | |||||||||
| 50,55,56 | 112 | 84 | 112 | |||||||||
| TL9 | 250 | 130 | 6 | 65 | 60,53,65,70,71,75 | 142 | 107 | 142 | 1000 | 2850 | 0.2 | 30.9 |
| 80,85 | 172 | 132 | 172 | |||||||||
| 63,65,70,71,75 | 142 | 107 | 142 | |||||||||
| TL10 | 315 | 175 | 8 | 80 | 80,85,90,95 | 172 | 132 | 172 | 2000 | 2300 | 0.64 | 65.9 |
| 100,110,120 | 212 | 167 | 212 | |||||||||
| 80,85,90,95 | 172 | 132 | 172 | |||||||||
| TL11 | 400 | 220 | 10 | 100 | 100,110,120,125 | 212 | 167 | 212 | 4000 | 1800 | 2.06 | 122.6 |
| 130,140 | 252 | 202 | 252 | |||||||||
| 100,110,120,125 | 212 | 167 | 212 | |||||||||
| TL12 | 475 | 270 | 12 | 130 | 130,140,150 | 252 | 202 | 252 | 8000 | 1450 | 5 | 218.4 |
| 160,170,180 | 302 | 242 | 303 | |||||||||
| 120,125 | 212 | 167 | 212 | |||||||||
| 130,140,150 | 252 | 202 | 252 | |||||||||
| TL13 | 500 | 330 | 14 | 180 | 160,170,180 | 302 | 242 | 302 | 16000 | 1150 | 16 | 425.8 |
| 190,200,220 | 352 | 282 | 352 | |||||||||
